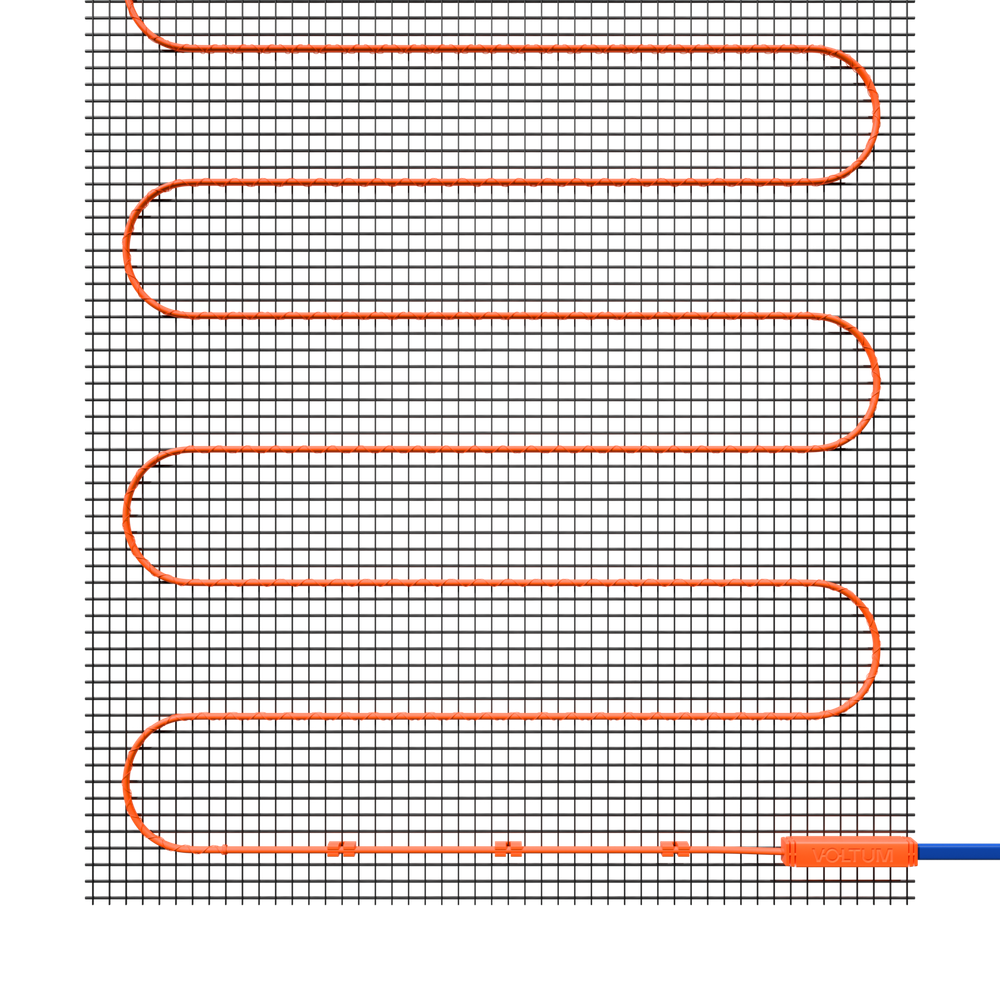

Нагревательный мат предназначен для преобразования электрической энергии в тепловую для дальнейшего нагрева поверхности пола и обеспечения комфортной температуры в помещении.
В основе принципа действия нагревательного мата лежат токопроводящие жилы
с высоким сопротивлением (преобразователь электрического тока в тепло). Для надежной работы используются высокотемпературные поверхностные изоляторы.
Ниже рассмотрены конструктивные особенности изделия.
1. Нагревательная жила
2. Термостойкая изоляция 180° (Фторопласт)
3. Проводник заземления
4. Экранирование
5. Внешняя изоляция греющего кабеля (Поливинилхорид)
6. Переходная муфта (Поливинилхлорид)
Данный вид мата рекомендован к установке в основании плитки или в стяжку в следующих помещениях:
— коридор
— кухня
— ванная комната
— лоджия, закрытый балкон

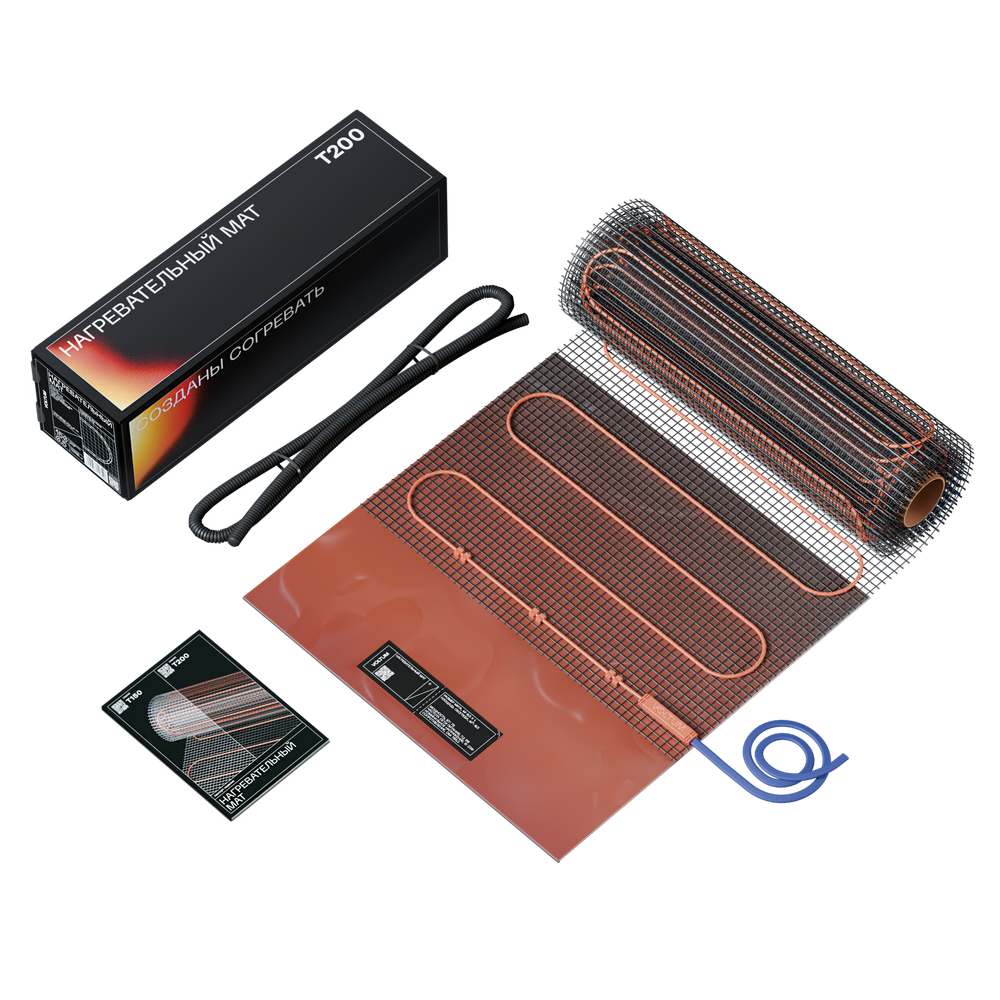

Комплектация:
- Упаковка
2. Паспорт изделия

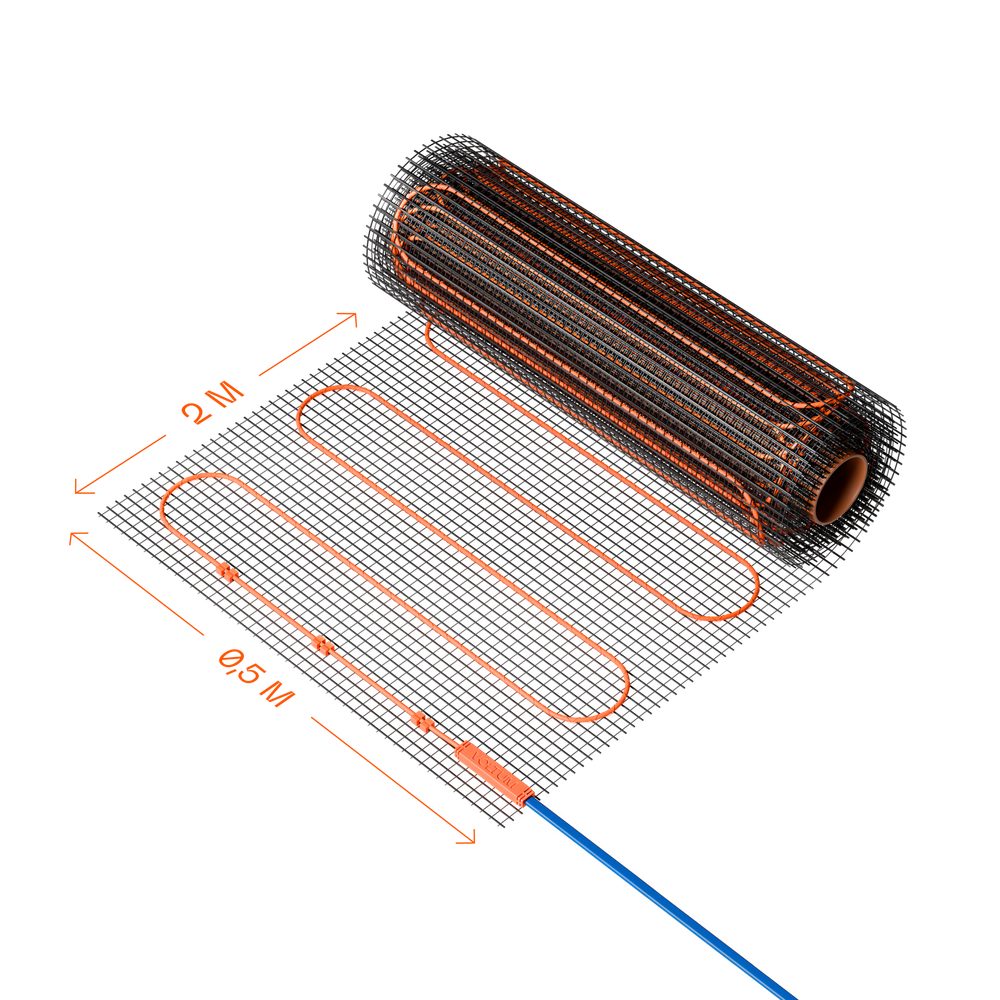

3. Нагревательный мат
3.1. Греющая часть мата
3.2. Холодная часть кабеля, подключаемая
к терморегулятору
4. Гофрированный кабель-канал
5. Заглушка кабель-канала
Общие правила и техника безопасности.
Монтаж и подключение электрического оборудования разрешены только при наличии соответствующей квалификации. Специалист должен иметь удостоверение по электробезопасности при работе с электрооборудованием до 1000В с группой не ниже III. Допускается подключать нагревательный мат только через терморегулятор, подходящий по своим характеристикам конкретному теплому полу (в комплект не входит). В противном случае возможен неконтролируемый нагрев изделия – повышенный риск пожарной опасности.
Подготовка поверхности, правильное расположение изделия, а также выбор используемых материалов выполняются специалистами (описанный ниже порядок работ носит рекомендательный характер).
Методы установки:
Подготовка:
- Проверьте, позволяют ли возможности электропроводки осуществить подключение нагревательных матов. Для этого суммируйте мощности всех приборов, которые могут быть подключены к сети.
- Параметры стандартных электропроводок согласно ПУЭ (Правила Устройства Электроустановок) приведены в таблице 2.
Установка:
- В плиточный клей. Нагревательный мат прикрепляется к полу, на него наносится плиточный клей, далее укладывается плитка. Рекомендуемая толщина плиточного клея – не более10мм.
- - В самовыравнивающуюся смесь. Нагревательный мат прикрепляется к полу, после он покрывается тонким (3-4мм) слоем самовыравнивающейся смеси.
Важно:
— Поверхность пола перед установкой нагревательного мата выравнивается для устранения существенных перепадов высот. Также она предварительно грунтуется.
— Нагревательный мат должен занимать не менее 70% от общей площади. Максимально допустимая высота потолков – 4м.
— Запрещено использовать один кабель для обогрева двух и более помещений.
ТЕХПАСПОРТ. ИНСТРУКЦИЯ ПО МОНТАЖУ
