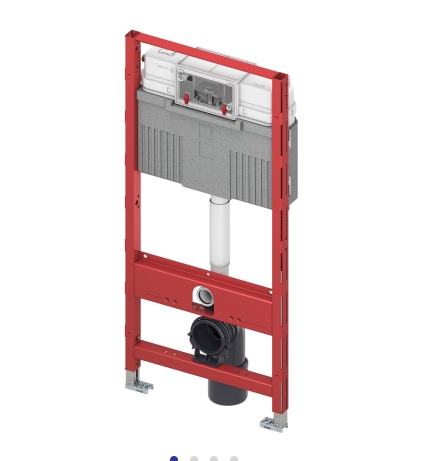

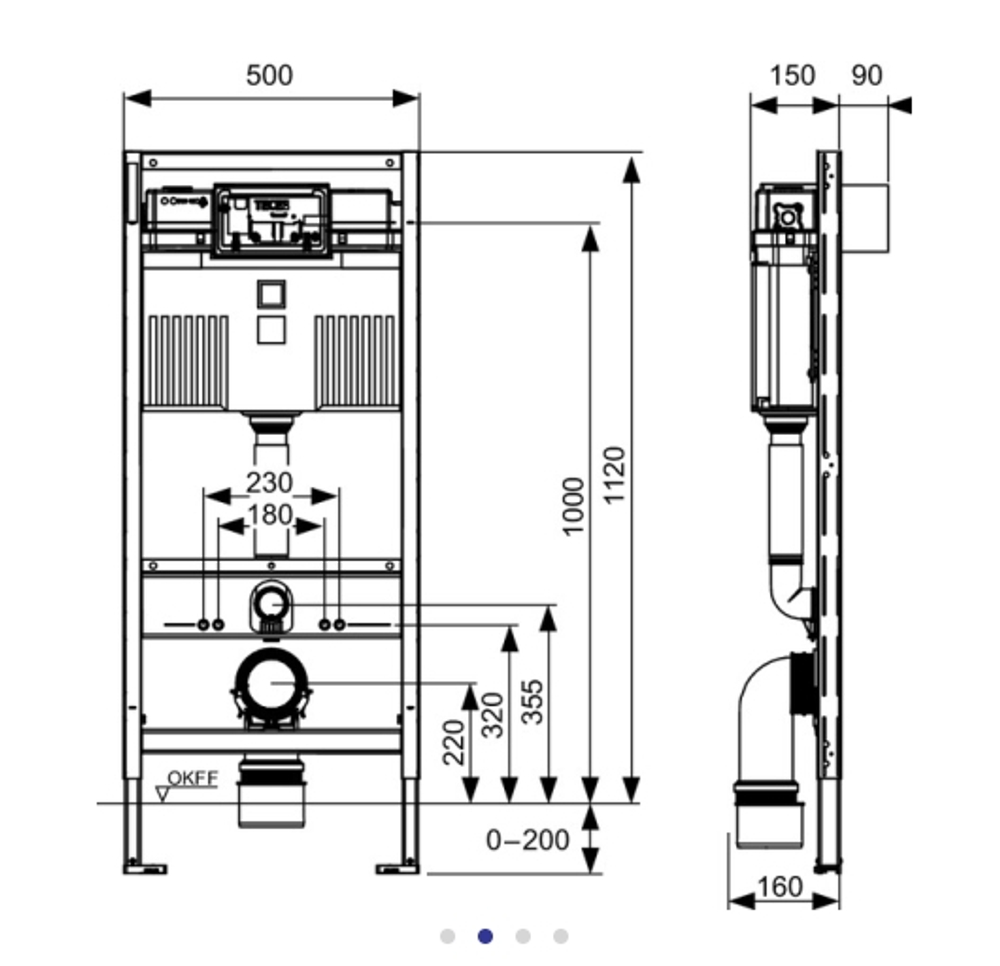

Застенный модуль (h = 1120 мм) для установки подвесного унитаза
Инсталляция TECE для унитаза применима во множестве установочных ситуаций. Благодаря предварительно сделанным в раме отверстиям и вырезам модули легко интегрируются - в профильную систему TECEprofil - в металлические и деревянные каркасные конструкции - устанавливаются как отдельный модуль перед стеной.
Высота опор модуля регулируется в пределах 20 см.
Монтаж инсталляции TECE для унитаза легко выполняется одним человеком — что специалистами, ценящими свое время, считается явным преимуществом наряду с:
- Прочная стальная рама,
- Просверленные отверстия для присоединения к металлическим и деревянным каркасным конструкциям,
- Встроенный рабочий тормоз облегчает регулировку высоты модуля,
- Регулируемые опоры высотой 0-200 мм. Для присоединения к полу или к системе стального профиля TECEprofil.
- Комплект патрубков дает возможность присоединяться к трубам канализационной сети как DN90, так и DN100. Адаптер DN90/100 можно использовать как горизонтальный слив в модуле. Поэтому соединение с отводящим стояком позади модуля производится без труда.
- Прочная поперечная балка имеет монтажные крепления для керамики 180 мм и 230 мм.
Все модули самонесущие и легко выдерживают нагрузку до 400 кг. Примечание: в случае монтажа унитазов с уменьшенной высотой (например, V&B Memento, Sentique, Subway 2.0) необходимо установить на модуль дополнительные кронштейны арт. 9 041 029.
Панель смыва располагается фронтально.
Простой, надежный и быстрый монтаж туалетного модуля обеспечивают:
- Заливной клапан F10 Предварительно смонтированный заливной клапан с 3-ходовым угловым вентилем для промывки
- Промывка системы водоснабжения во время наладочных работ с помощью нового 3-ходового углового вентиля повышает эксплуатационную надежность системы.
- Заливной клапан F10 Соединение без уплотнения
- Соединение без уплотнения У арматуры для соединения бачка с водопроводом наружная резьба 1/2", и она совместима с адаптером быстрого соединения.
- Бачок TECEbase Бачок TECEbase поставляется полностью собранным и запечатанным, и его открывают только на завершающем этапе установки.
- Цельный грязеотражатель панели защиты от брызг препятствует проникновению грязи, зажимные направляющие упрощают открывание и закрывание панели защиты от брызг.
- Направляющие для толкателей и увеличенный кабельный ввод для электроники облегчают монтаж механических и электронных панелей смыва
- Бачок TECEbase Y-образные фиксаторы Y-образные фиксаторы
- Держатель канализационного отвода расположенный на нижней поперечине облегчает присоединение сливной трубы к модулю.
- Y-образные фиксаторы в держателе канализационного отвода улучшают фиксацию и предотвращают скручивание смывной трубы. easy fit
- Это технология быстрого монтажа панели смыва!
- Панель смыва устанавливается за один прием. Не нужно ничего регулировать или измерять. Вставьте винты, протолкните их и затяните.
- Монтажная рамка уже прочно закреплена на панели защиты от брызг.
- Теперь просто вставьте толкатели и закрепите их на месте, повернув на 45 градусов easy_fit
В интерьере
Комплектация:
- смывной бачок объемом 10 л, выборочный слив большого (4,5/6/7,5/9 л) или малого (3 л) объема воды;
- комплект крепежных элементов для установки унитаза (установочное расстояние 180 или 230 мм);
- комплект патрубков с резиновыми манжетами для подсоединения унитаза;
- фановый отвод ∅ 90/100 мм; комплект защитных заглушек для патрубков;
- шаблон для отделки отверстия под панель смыва;
- инструкция по установке застенного модуля.
